Waterstof meet- en regelinstallatie Lochem

In de gemeente Lochem heeft in 2022 de officiële opening plaatsgevonden van een unieke installatie die monumentale woningen van waterstof voorziet voor de verwarming.

gAvilar heeft de waterstof meet- en regelinstallatie in Lochem gebouwd in opdracht van Westfalen. Nu de installatie  in bedrijf is zou de vraag kunnen opkomen wat hier nu zo bijzonder aan is. Als eerste kregen we steeds te horen "met waterstof is alles lek", dit hebben wij zo niet ervaren, de installatie is helemaal potdicht ook op ppm niveau. Verder hebben we standaard aardgas regelaars en componenten toegepast en de elektronische componenten voldoen uiteraard aan de juiste Atex classificatie. Een van de uitdagingen was, hoe odoriseer je waterstof met THT vanaf 5 Nm3/h (was de doelstelling). Ook daar hebben we met hulp van de firma Ekinetix een prima werkende oplossing voor bedacht. We kunnen zelfs vanaf 1 Nm3/h op het juiste niveau odoriseren. Zoals voor de meeste uitvindingen geldt ook hier, als het gereed is dan is het eigenlijk heel simpel... We zijn trots om aan een unieke wereldprimeur mee te hebben mogen werken.

CO2 overslagstation

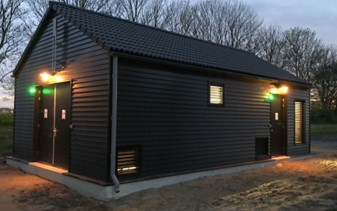

Op 19 mei 2022 is de oplevering geweest van een CO2 overslagstation in opdracht van Linde Gas. De installatie levert zuivere CO2 aan tuinders in de omgeving die de CO2 gebruiken in de kassen om de gewassen sneller te laten groeien. De installatie moest opgaan in de omgeving. Door Forteck Hoogvliet is een heel fraai gebouw neergezet wat moest lijken op een boerenschuur. Het gebouw is voorzien van potdekselplanken beplating en er zijn fraaie buitenlampen geselecteerd, alles geheel in de juiste stijl. Door de Jong Installatieservice Sliedrecht is een mooie warmte installatie gemaakt waarbij de CO2 middels een warmtepomp wordt verwarmt. Deze combinatie is eigenlijk heel ideaal omdat er veel CO2 (en dus warmte) nodig is als de zon schijnt en dan heeft de warmtepomp ook zijn optimale rendement. Zo draagt onze opdrachtgever ook weer zijn steentje bij aan de Energietransitie!

De reduceer installatie reduceert de CO2 van 20 bar naar een druk van 8 bar en heeft een capaciteit van 17.500 Nm3/h.

  De Installatie

  Het gebouw

Spaklerweg Amsterdam

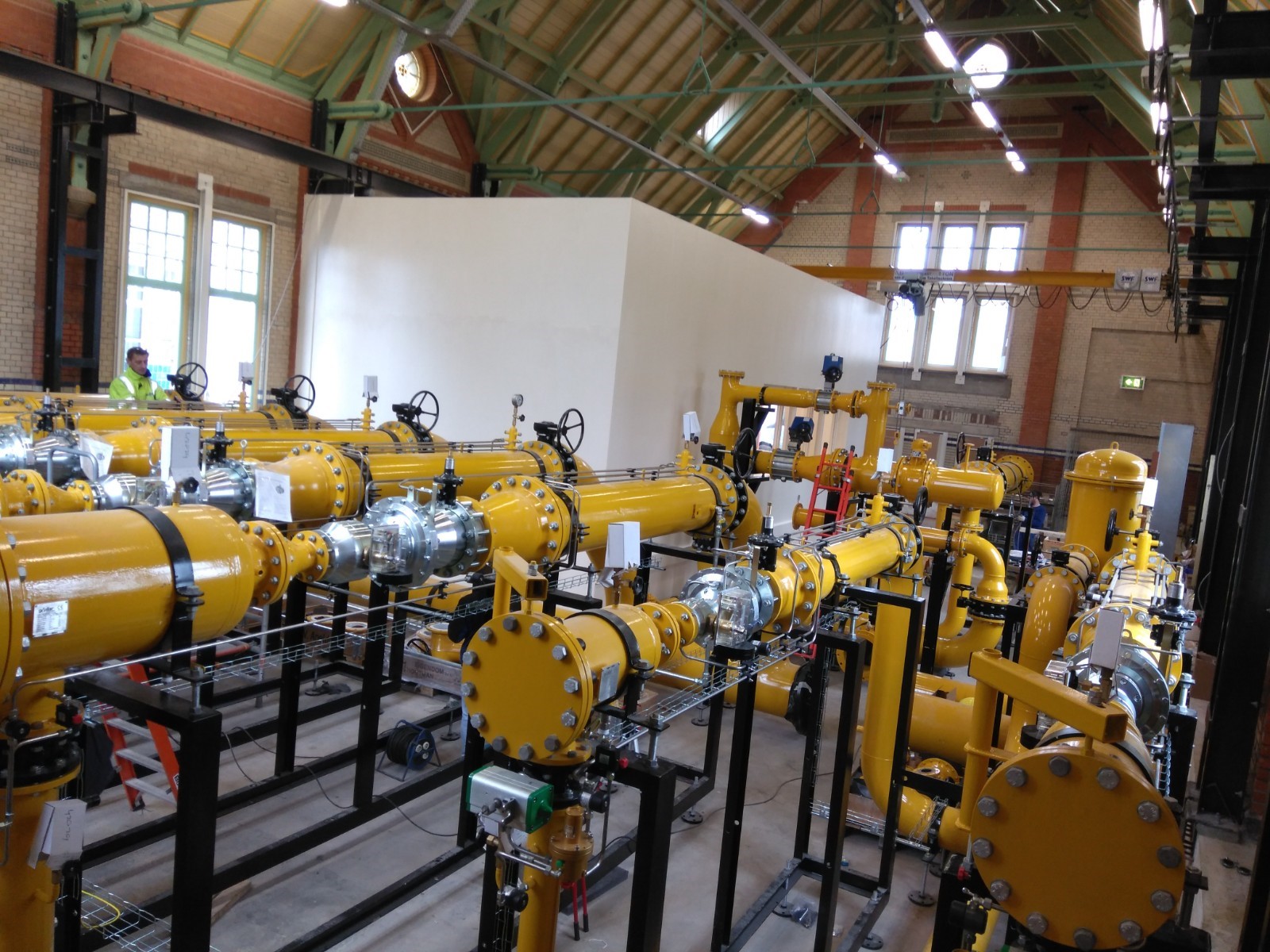

In 2018, gAvilar built a new gas distribution station and test facility on behalf of Liandon. The installation consists of 5 streets 8 bar to 1 bar with a capacity of over 50,000 Nm3/h and 2 streets 8 bar to 100 mbar capacity approximately 6,000 Nm3/h. In addition, a substantial test installation has been installed in this room to enable gas equipment to be tested for complete installation under gas conditions.

Unique to the construction of the installation is that both pipe sections, foundations and pipe supports are manufactured after which everything is preserved. Subsequently, the parts were delivered in the correct order and assembled on site.

Gas (Dispensing) Station VU University Amsterdam

In 2014, gAvilar, in collaboration Liandon, achieved a new gas delivery station at the Medical Centre of the Free University of Amsterdam. Watch the following video how the whole process came about:

Nitrogen Measurement and Regulation Station

Working in consultation with Linde Gas Benelux, we have developed a new nitrogen measurement and regulation station. The installation has been equipped with twin streets, which provides a high level of reliability in gas supply. An additional benefit of this system is that it keeps the venting of nitrogen to a minimum.

Maintenance can be carried out on the installation normally during operating hours, which keeps maintenance costs to a minimum. The use of a stainless steel housing also provides the installation with durable protection from the elements. Noise pollution is negligible whilst the housing also reduces the risk of vandalism. The gas meters are equipped with remote reading systems, which means that the customer’s consumption can be monitored precisely and it is possible to know immediately when the reserve street has gone into operation. An extensive HAZOP study was conducted before Linde Gas Benelux commissioned the installation. The installation was put into operation in mid-June 2012 and is functioning very satisfactorily.

Stedin

Stedin has begun a test run to use the 8 bar gas network in Bunschoten-Spakenburg as a buffer in order to enable a green gas (Biomethane) feeder to feed the gas it produces into the 8 bar gas network during the night. The 8 bar networks in Bunschoten-Spakenburg and Amersfoort are both fed by two gas receiving stations [GOS]. By shutting off valves, these two gas networks are separated, which allows each gas network to be fed by their respective gas receiving station.

Stedin has commissioned KiwaGastec to develop a network separation station, as part of which we here at gAvilar have been given the opportunity to contribute our ideas towards achieving the appropriate technical solution. This station has been constructed by gAvilar and installed by Stedin’s contractor between the two separate gas networks. The installation was put into operation on 14 August, when one gas network was set to a pressure of 4.5 barg and the second set to 7.5 barg. The 4.5 bar gas network is being used as a buffer in which the pressure may increase to 7.5 bar, when the net separation station will open and the second network will be filled to 8.1 bar. This solution will enable green gas to be fed into the 8 bar gas network 24 hours a day, 365 days a year.

The network separation station is equipped with an analogue reader, which makes the reading values appear in the web portal of Inter Act. A series of alerts are also forwarded to the disruption service of Stedin via this web portal, which enables prompt action to be taken if systems are not functioning properly.

The data from this web portal is linked to a publicly accessible website www.sg3.nl, which shows how the network separation station works in diagram form. Click on a flow value or the name of the gas network to view data in graphic form.
